新產品——蜂窩陶瓷模具組合深孔鉆機床

  蜂窩陶瓷是近代工業開發的一種結構類似蜂窩形狀的新型陶瓷產品,。早期用作催化劑載體,，應用于汽車尾氣凈化,，今天蜂窩陶瓷已被廣泛應用于化工,、電氣,、冶金,、石油,、電子電器,、機械等行業中,，發展前景相當可觀。

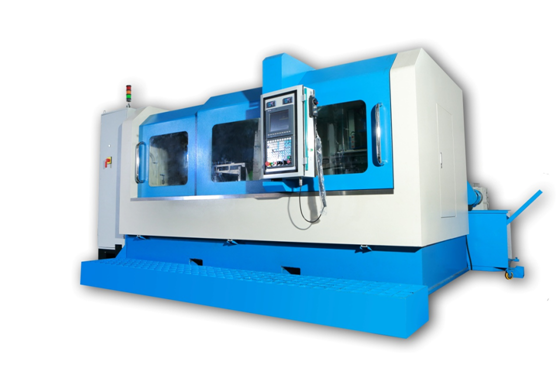

  HTT新研發制造的KB系列組合機床2KB4-1-100就是為蜂窩陶瓷模具這種群?？琢可矶ㄖ?。不同位置的模孔可以通過編程,，自動完成整個鉆孔過程,。該組合機床鉆孔直徑范圍：Φ1.1-4mm，最大鉆孔深度100mm,，X1/X2/Y1/Y2軸行程500mm,，主軸最高轉速15000r/min，采用新代200MA數控系統,。

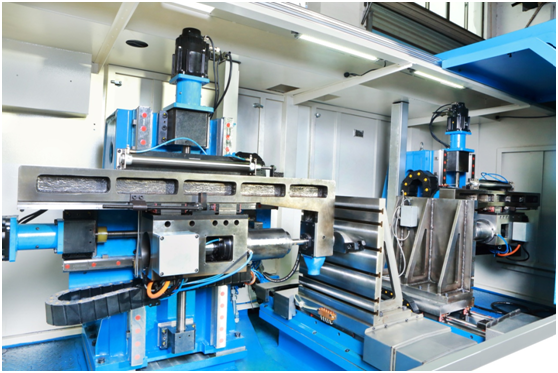

  機床由X1＆X2軸數控滑臺,、Y1＆Y2軸數控滑臺、Z1＆Z2軸數控滑臺組成,，Z1軸數控滑臺和Z2軸數控滑臺上分別配置一個鉆削主軸,。

  加工時，將模具安裝于X1＆X2數控滑臺的夾具上,，根據加工?？椎纳疃群臀恢茫O(shè)置待加工?？椎钠鹗嘉恢煤蜆屻@的起始位置,，輸入加工參數，機床啟動后,，Z1數控滑臺和Z2數控滑臺同時進給移動,，單次進給加工完成后，Z1和Z2數控滑臺退回,，X1＆X2數控滑臺和Y1＆Y2數控滑臺位移到下一個?？孜恢?，然后重復上道進給工序，完成加工,。該機也可同時加工兩個不同規格的模具,。

  整個加工過程，只需人工裝夾工件,，輸入加工參數,，模孔的列距和行距能通過數控系統編程自行計算,。
