單砂條珩磨桿顧名思義,，它只有一根可進行漲刀并進行珩磨切削的砂條。因此珩磨桿上也只有一個砂條槽,，從而刀具的剛性特別好,， 此外砂條的漲刀頂錐面在整個長度上都由頂錐支撐。

耦合在一起的“頂錐/進給”這兩個獨立系統可以確保珩磨條自動的強制退刀,。珩磨桿上的非對稱布置的金剛石或硬質合金導向條可給珩磨桿起導向及支撐作用,。

雙砂條珩磨桿裝有兩根可漲開的砂條。砂條的漲刀頂錐面在整個長度上都被頂錐支撐,。耦合在一起的“頂錐/進給”這兩個獨立系統可以確保珩磨條自動的強制退刀,。

下端鍍有耐磨涂層的雙砂條珩磨桿則由下置式的導向套來進行導向。即使是小孔,，雙砂條珩磨桿也具有較大的珩磨切削接觸面積,，根據加工需要有時還要使用寬的開槽珩磨條。

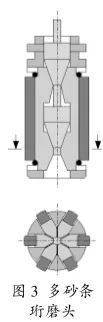

圖3顯示了一個帶6根砂條的珩磨頭,，珩磨頭具有2個支承頂錐。砂條的退刀則靠退刀彈簧圈實現,。主要應用于發動機缸孔粗珩,、液壓缸等,。

多砂條珩磨頭的顯著特征是其通用性。由于砂條座通過多個頂錐支承,，以致于可以用一個珩磨頭來加工孔徑偏差高達10mm的孔,。

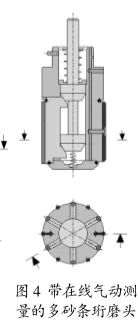

帶有在線氣動測量裝置的多砂條珩磨頭主要應用于發動機缸孔精珩,、滑動軸承,、無階梯的直徑大于13 mm 的孔等。

根據不同的需要可在珩磨頭或多或少的排列安裝不同根數的砂條,，同時在珩磨頭上根據砂條數量的不同以及珩磨孔徑來相應的安裝多個硬質合金導向條和2根帶測量氣嘴的測量條,。

這種刀具主要的優勢是：一個工位,，一個主軸,，一次裝夾，就可進行兩次不同的珩磨加工,。
