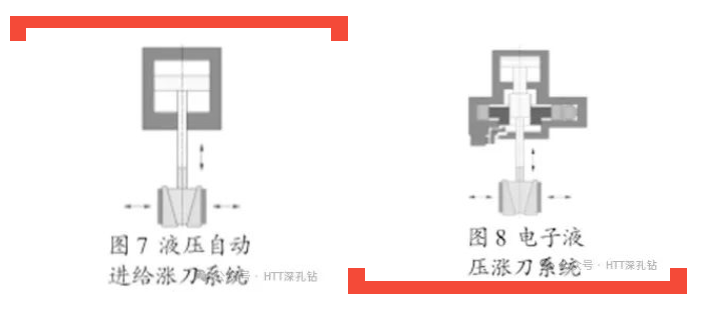

1.1液壓自動進給漲刀系統 HAZ(圖7)

    液壓自動漲刀系統主要應用于精珩加工,采用液壓漲刀系統可改善表面加工的質量和達到較高的尺寸精度要求。

1.2 電子液壓漲刀系統EHZ(圖8)

    電子液壓漲刀系統主要應用于大型珩磨機,。它的顯著特征是其可為砂條提供盡可能大的徑向進給力,。

     EHZ的基本結構如圖8所示。進給的驅動是由液壓缸實現的，漲刀進給的大小調節是由液壓泵驅動蝸桿機構帶動絲母來設定的,。通過該漲刀系統可實現分步定量漲刀,，并且被加工的孔始終是從孔徑最小的地方且以一個相匹配的漲刀壓力來進行珩磨。

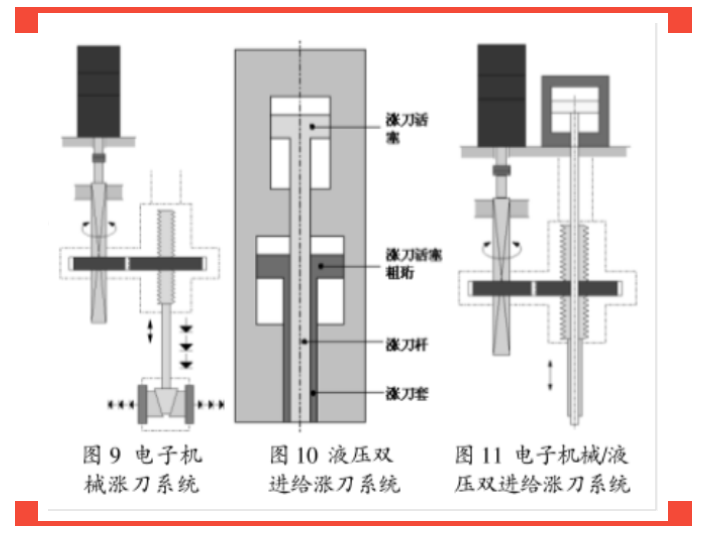

1.3 電子機械漲刀系統EMZ(圖9)

1.4 液壓雙進給漲刀系統 HAZ/HAZ(圖10)

    使用HAZ/HAZ的雙進給珩磨頭配有兩套砂條,，可使用一副刀具完成粗珩和精珩或者精珩和平臺珩兩個珩磨工序,。

    如圖10所示，漲刀系統有兩個獨立的液壓缸,，它們驅動兩個互不干涉的漲刀機構,。砂條對孔壁的壓力調節是通過伺服比例閥來實現的， 通過壓力傳感器監控壓力的大小,。
